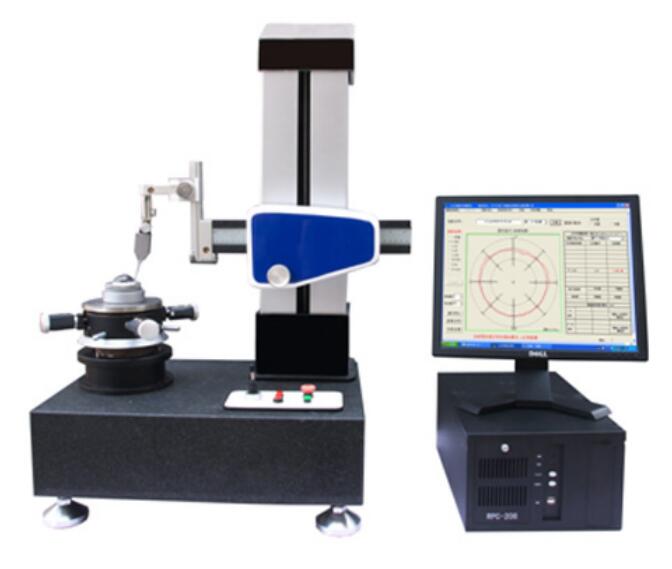

DTP-550A型圆度仪

DTP-550A型圆度仪

DTP-550A型圆度仪测量原理
采用半径测量法，工件旋转式。旋转轴系采用高精度气浮主轴作为测量基准；电器部分由工业控制计算机及进口精密圆光栅传感器、精密电感位移传感器组成；进口精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的准确度；测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件，完成数据采集、数据处理及打印输出等工作。

DTP-550A型圆度仪的主要功能
可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等。
圆度评定方式(4种)：小区域法、小二乘法、小外接圆法、大内切圆
圆度滤波档位：1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100
滤波形式：高斯（ISO标准）
DTP-550A型圆度仪的主要技术参数

测量范围	大直径	ф150mm
	小内径	ф5mm
	大高度	240mm
主轴精度	径向误差	±(0.04+5H/10000)μm
	轴向误差	±(0.04+6X/10000)μm
工作台	台面直径	φ150mm
	回转直径	φ220mm
	承载重量	15Kg
	调整范围	调偏心±2mm ; 调水平±1°
	旋转速度	0-12转/分
水平臂	水平移动距离	150mm
	移动速度	0.5-6mm/s 或手动
传感器	量程	500μm (半径差)
	分辨率	0.005μm
	测针形状	φ2mm宝石球测头（有更多直径可选择）
	测力	1-12g
数据采集		进口光栅3600点/周
放大倍率		任意至大20万倍
电    源		AC 220V±10%  50Hz
气源压力		0.45～0.80Mpa  (气源质量要求：常规)
气源流量		≥0.2 m3/min
环境要求		温度：10～30℃；相对湿度：＜85%

DTP-550A型圆度仪主要配置

机械部分	大理石工作台面
	气浮主轴系统
	横导轨移动装置
	空气过滤系统
	调心调平 工作台	台面直径Ф150mm、台面高度50mm
		调整范围：调偏心±2mm ; 调水平±1°
		X方向调节距离0-4mm，调节斜面比 150：3
		Y方向调节距离0-4mm，调节斜面比 150：3
	精密三爪卡盘	外尺寸装夹范围：ф0.8 mm ~~ф63mm
		内尺寸装夹范围：ф23 mm ~~~ф58 mm
		内孔直径：26 mm
		包括法兰盘的总高度：42mm
		卡盘重量：1.2KG
电器部分	电器控制系统
	进口旋转圆光栅编码器
	电感传感器
	工业控制计算机	工控主板 NORCO950
		工控底板 NORCO PBP-14P4
		CPU E5500
		金士顿 2G 三代
		硬盘SEAGATE 500G
		22″普屏液晶
		基于win XP系统下DTP测量软件
	HP彩色喷墨打印机
标准件	标准玻璃半球
	椭圆标准件

DTP-550A型圆度仪安装要求
空压机气源压力：0.45～0.80Mpa
空压机气源流量：≥0.2m3/min
功率需求：约500W；交流220V±10%，50Hz
单独地线
环境要求：温度：10～30℃；相对湿度：＜85%；安装环境无明显震源
