Prostat CVM-780 接触式静电压测试仪是一款便携式高阻抗电压表，带有主动探针系统，用于定位和测量导体和其他材料上的静电电位。它的预期目的是确定关键导体上的电压，如电子工业、制造和测试环境中的器件和组件。
• 分析电子制造/测试/修理过程，以确定ESD敏感器件免受机器模型(MM)和电荷器件模型(CDM)损坏的保护水平，以及定位ESD故障的原因。

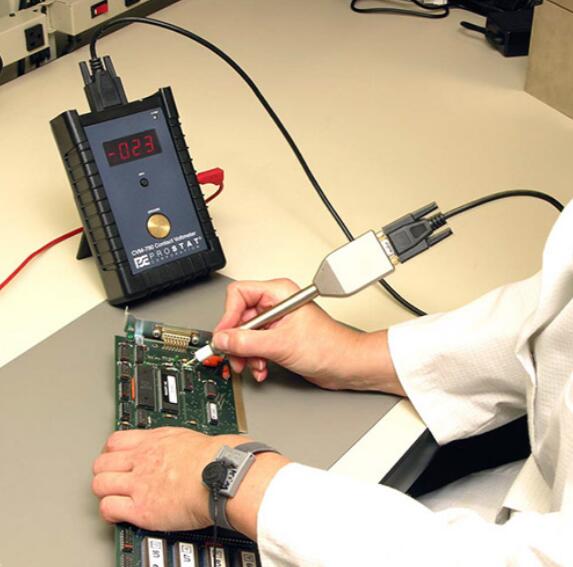

• 测量装置、组件、装配设备、夹具上的电压，自动试验夹具、工具、底盘、移动设备、耗散材料等。

CVM780接触式电压表™将数字电压表的易用性与真正的静电电压表的高输入阻抗和低输入电容结合在一个小型、便携、电池操作的封装中。接触式探头使您能够精确测量电压。陶瓷探针尖端允许精确测量，没有显著的ESD或RF产生。坚固的金属尖端提供一般审计和设备测量。
作为一个真正的静电电压表，而不是场计意味着CVM780读取真实电压，而不会混淆它与静电场强，这可以明显不同。该CVM780采用独特的有源探头设计，充分保护和屏蔽与周围E场的最小干扰。CVM780由可充电的镍金属氢化物电池供电；一个紧凑的通用蝙蝠充电器供应国际使用。如果使用得当，CVM-780接触式电压表将成为您最有价值的便携式ESD分析工具之一。

Prostat CVM-780 接触式静电压测试仪特点是一个大的易于阅读的LED显示屏，模拟输出，充电电池在一个减震器包装，和一个特别设计的主动探头组件。
A. 探头组件使用提供的6英尺DB9电缆连接到CVM-780外壳
B. 陶瓷或金属探针尖端用于与被测物体和表面直接接触。与探针组件共享电压，计算测量结果，并在LED显示屏上显示。
C、将CVM780连接到先前测试过的地面，为精确测量提供定义的基准D. CVM-780的预期测量范围为0-±525伏，每增加一伏。所有的测量都立即显示在3位LED显示屏上。期间的极性切换测量是自动的

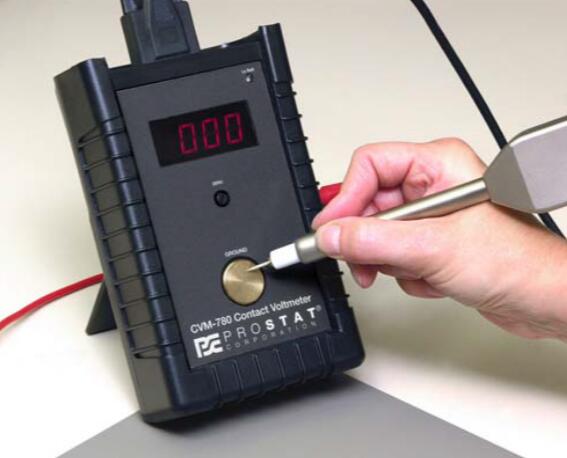

E. 圆形黄铜前面板接地板作为仪器的零点基准。测量之间的探针针尖（陶瓷或金属引脚）与接地板接触，以确认探针针尖的零电压，如面板LED上显示的那样。仪表零点通过LED显示屏下方提供的手动调节来调节。
F. 一个模拟输出小插孔插座是提供监测或记录CVM-780的测量。模拟输出插孔为CVM780测量的每1.0伏提供0.1毫伏的输出。输出独立于仪表指示，以最大限度地提高响应时间。该输出与®PGA-710或™PGA-710B自动分析系统兼容。
G. 为AA型金属氢化物可充电电池提供了一种通用AC/DC电池充电器。电池寿命约3.5小时。如果不使用时关机，充满电的电池应该提供一整天的测量。
H.提供一个小的针尖更换工具，以防止更换针尖时探头和针尖损坏。尖端绝不能过紧。一个外部可拆卸的橡胶靴减少了便携式操作时的机械冲击，并在使用时提供了一个画架支架。
少量酒精准备湿巾被包括在内，以定期清洁黑色绝缘体安装在探针组件的前部。该抹布可用于清洁探头和仪器外壳。不要使用LED显示屏上的酒精湿巾。

CVM-780用于对静电放电（ESD）的分析与相关应用
分析由CDM和MM引起的制造过程，设备使用和装配中的失效问题。可以测量以下设施表面静电：

1、（IC等的）引脚
2、（PCB等的）印刷线路
3、自动测试机器的接触探针
4、(IC，半导体等制造，测试过程中使用的一系列)生产线，工具，机器等
5、机械零件
6、（SMT贴片机器等的）元器件安装臂
7、(IC等的)安装臂
8、生产辅助设备
8、椅子
10、手推车
11、人体
12、托盘
13、货架
14、导电容器，周转箱

有用的ESD分析工具
作为一台真实，实时测量静电电压的测量仪，它与静电场测量计最明显的区别就是它的测量与静电场强度无关。CVM-780接触式电压测量仪 Contact VoltmeterTM 使用独特的有源测量探头，以达到防护和屏蔽被测物体周围微弱的电场强的干扰和影响。
接触式电压测量仪 Contact VoltmeterTM 使用镍金属氢化物电池供电，是一件有价值的ESD分析工具。

动态特性
响应时间	-数字显示：每秒刷新3次 -检测仪输出：凝结时间<10 ms
测量时电荷输入量	100XE-18库仑/伏（c/v）
检测仪输出增益范围	10,000:1; 100uV/V 与 Prostat PGA-710自动分析系统兼容
直流特性
测量范围	±525 Volts
分辨度	1伏，3位数显
基本精度	±1%, ±2单位
测量流动导体时的误差	50 to 525伏范围内: 标准: <±5% (说明: ±5%, ±2单位)  0 to 49伏范围内: 标准: <±5% (说明: ±10%, ±2单位)
输入阻抗	10E15欧姆电阻并联 <1pF电容1
锂电池	每次充电后可连续运行大约3.5个小时（充电时也可以使用该仪器）

CVM-780装箱清单/随机附件
1、CVM-780 主机
2、测量探头
3、DB-9 连接导线
4、4个探针:

4.1、2个镀金探针(1 and ½”)
4.2、2个陶瓷制探针(1 and ½”)
4.3、通用电池充电器
4.4、接地线及其附件
