K 型 ST-11K-010-TS1-ANP胶带状多用温度传感器
发布时间：2017-11-18 13:19:36 作者：深圳市君达时代仪器有限公司 阅读: 6219 次
ST系列胶带状多用温度传感器 ST系列产品是具有柔软性的胶带状多用温度传感器。可以粘贴到测试对象的表面 ，还可以用于其他多种测试方法。通过组合各个规格的组件，可以按照客户
ST系列胶带状多用温度传感器
ST系列产品是具有柔软性的胶带状多用温度传感器。可以粘贴到测试对象的表面 ，还可以用于其他多种测试方法。通过组合各个规格的组件，可以按照客户的用途进行个性选配。

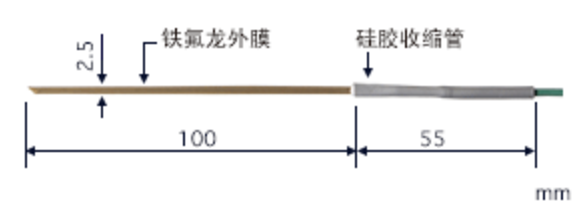

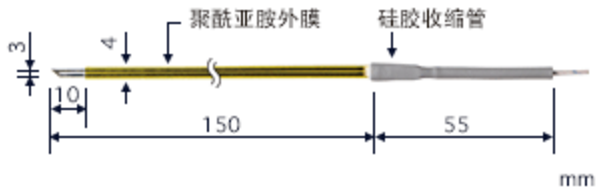

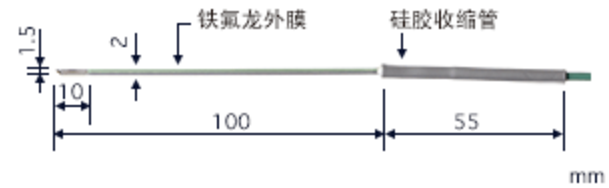

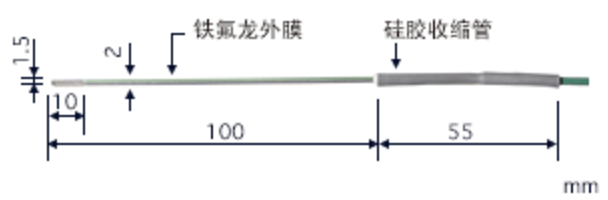

ST系列的典型
K 型 ST-11K-010-TS1-ANP
E 型 ST-11E-010-TS1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-21K-010-TS1-ANP
E 型 ST-21E-010-TS1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-31K-010-TS1-ANP
E 型 ST-31E-010-TS1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-41K-010-TS1-ANP
E 型 ST-41E-010-TS1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-13K-015-GW1-ANPE 型 ST-13E-015-GW1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 400°C | ±2.5°C * | 2.0 s | S |
K 型 ST-32K-010-TS1-ANP
E 型 ST-32E-010-TS1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 8.0 s | S |
K 型 ST-44K-010-GW1-ANP
E 型 ST-44E-010-GW1-ANP
| 温度范围 | 精准度 | 响应速度 | 耐久性 |
| -50 to 400°C | ±2.5°C * | 8.0 s | S |

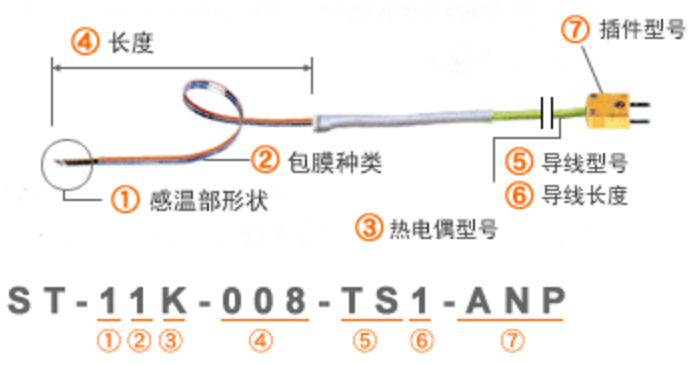

ST系列胶带状多用温度传感器订货号区别
| 1 | 感温部形状 | 1 | 尖形 |
| 2 | 平形 | ||
| 2 |
包膜种类 (最高温度) |
1 | 接地 (铁氟龙外膜) |
| 2 | 绝缘 (铁氟龙外膜) | ||
| 3 | 接地 (聚酰亚胺外膜) | ||
| 4 | 绝缘 (聚酰亚胺外膜) | ||
| 长于150mm时的最高耐热温度为 350°C | |||
| 3 | 热电偶型号 | K | Chromel-Alumel |
| E | Chromel-Constantan | ||
| 4 | 长度 | 003 | 30mm |
| 005 | 50mm | ||
| 008 | 80mm | ||
| 010 | 100mm | ||
| … | …… | ||
| 200 | 2000mm | ||
| 5 |
导线型号 |
TS | For ST-＊1, ST-＊2 |
| GW | For ST-＊3, ST-＊4 | ||
| 0 | 无导线 | ||
| 6 | 导线长度 | 1 | 1000mm |
| 1.5 | 1500mm | ||
| 2 | 2000mm | ||
| … | …… | ||
| 导线型号为 0 时无导线 | |||
| 7 |
插件型号 |
ANP | |
| ASP | |||
| W | |||
露出部: 厚度 = 0.05mm，包膜部: 厚度 = 0.2mm
You can choose Tape Length as below
| 003 : 30mm | 030 : 300mm | 080 : 800mm |
| 005 : 50mm | 035 : 350mm | 090 : 900mm |
| 008 : 80mm | 040 : 400mm | 100 : 1000mm |
| 010 : 100mm | 045 : 450mm | 150 : 1500mm |
| 015 : 150mm | 050 : 500mm | 200 : 2000mm |
| 020 : 200mm | 060 : 600mm | |
| 025 : 250mm | 070 : 700mm |
规格
| 精准度 |
接地 : ±2.5°C (在100°C) 绝缘 : ±2.5°C (在100°C) |
| 响应时间 |
接地 : 2.0秒 绝缘 : 8.0秒 |
| 耐久性 | S |
精准度
＊ : 型号
■ : 热电偶种类 K 或 E
t : 测量温度
■ : 热电偶种类 K 或 E
t : 测量温度
ST-＊1■ / ST-＊2■
| 温度范围 | 精准度 (内部) |
| -50°C ≦ t < -40°C | ±3.5°C |
| -40°C ≦ t ≦ 210°C | ±2.5°C |
ST-＊3■ (长度 ≦ 150mm)
ST-＊4■ (长度 ≦ 150mm)
ST-＊4■ (长度 ≦ 150mm)
| 温度范围 | 精准度 (内部) |
| -50°C ≦ t < -40°C | ±3.5°C |
| -40°C ≦ t < 333°C | ±2.5°C |
| 333°C ≦ t ≦ 400°C | ±(0.0075╳|t|)°C |
ST-＊3■ (长度 > 150mm)
ST-＊4■ (长度 > 150mm)
ST-＊4■ (长度 > 150mm)
| 温度范围 | 精准度 (内部) |
| -50°C ≦ t < -40°C | ±3.5°C |
| -40°C ≦ t < 333°C | ±2.5°C |
| 333°C ≦ t ≦ 350°C | ±(0.0075╳|t|)°C |
注意
粘贴或者夹住使用以外的耐热温度上限：
| ST-＊1 | ST-＊2 | ST-＊3 | ST-＊4 | |
| Tape ≦ 150mm | 200°C | 180°C | 200°C | 200°C |
| Tape > 150mm | 180°C | 180°C | 180°C | 180°C |

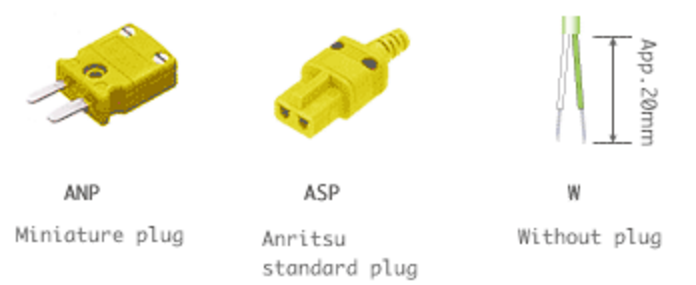

各种产品的接头分别备有 ASP, ANP 两种标准接头。
但是请注意，温度主机本体和温度传感器的插头不同将不能使用。

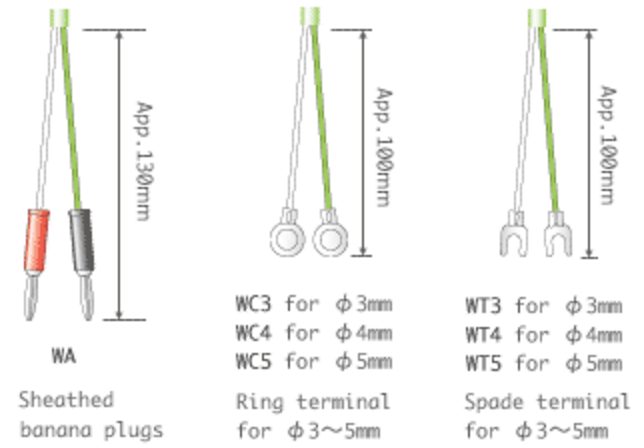

此外，有几种温度传感器可以特制下图形状的插头，具体内容请向我公司询问。
