当前位置: 主页 > 仪器仪表 > 光泽仪 > 德国BYK4824微型桔皮仪

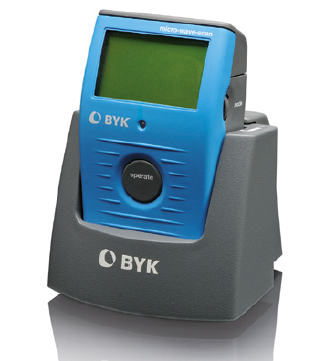

德国BYK4824微型桔皮仪

发布时间:2019-03-02 14:40:32 作者:深圳君达 阅读: 5696 次
德国BYK4824微型桔皮仪 测量桔皮与鲜映性,现在您已能够在小部件或高曲率部件的表面测量桔皮和鲜映性了: 汽车附加部件如保险杠、油箱盖、后视镜外壳、门把手、门饰条或者摩托车部
德国BYK4824微型桔皮仪
测量桔皮与鲜映性,现在您已能够在小部件或高曲率部件的表面测量桔皮和鲜映性了: 汽车附加部件如保险杠、油箱盖、后视镜外壳、门把手、门饰条或者摩托车部件。
德国BYK4824微型桔皮仪特点德国BYK4824微型桔皮仪
用于曲面和小部件
曲率 > 300mm
样品最小尺寸: 25mm x 40mm
测量路径长度可选: 20, 10甚至5cm
测量面积: 4mm x 路径长度
仪器在样品表面不移动就可测量 DOI
与桔皮仪 DOI 的数据对照性良好,DOI 是汽车工业表面外观测量的标准
仪器小到可以置于您的手掌中
体积小、重量轻
新型可选择功能的滚轮,按操作按钮进行测量
大显示屏: 完整的统计结果显示和字母名称输入
在可选择的记忆区内储存2000个数据
仪器置于底座上时可对充电电池块充电和将数据传输至计算机
使用充电电池块或者标准碱性电池
smart-chart 软件作专业的分析、文档处理和数据管理测量
客观和可信赖的表面外观数据
按波长绘出的结构谱线提供表面各种大小波纹的详细信息
与视觉感受高度相符
能分析表面外观改变的原因
DOI - 鲜映性: 客观的测量,不受涂料体系和工件曲率的影响选择模式...
随时准备测量
仪器的操作使用一个可充电的锂电池块。多功能底座可自动对充电电池充电和将测量数据传输至个人电脑。另外,也可选择使用2节标准碱性电池或可充电电池用于测量操作 – 可做大约1000次测量。
型号      AW-4824微型桔皮仪
高光泽表面 du< 40,线性范围
结构谱线 du < 0.1mm
Wa 0.1-0.3mm
Wb  0.3-1.0mm
Wc  1.0-3.0mm
Wd  3.0-10.00mm
扫描长度/测量标尺 20cm:du,Wa…Wd,L,S,DOI
10cm:du,Wa…Wd,L,S,DOI
5cm:du,Wa…Wd,L,S,DOI
0cm:du,Wa…Wd,DOI
重现性 1
重复性 1
12%或 > 1.2
8%或 > 0.8
清晰度 375个点/ cm
与表面的距离 15 ± 2 mm
与表面的角度 垂直±2°
物体曲率 半径>300 mm
最小样品尺寸 25mm X 40mm
扫描长度 5/ 10 / 20cm
扫描速度 50至150 mm/秒
内存 2000个读数
光源  激光二极管;LED
激光能量 <1mw (激光等级2 )
尺寸 70X120X40mm(2.7X4.7X1.6in)
重量 250g(0.6Ibs)
电源 可充电电池块或2节AA五号电池(碱性或可充电),大约1000次测量
接口 串口RS 232
温度范围 操作:+10°C至40°C(+ 50°F至104°F)
储存:0°C至60°C(+ 32°F至140°F)
相对湿度 在35°C(95°F)下最高85%不结霜
德国BYK4824微型桔皮仪基本配置:
仪器主机带测量口保护盖,证书,参考标准板,带2份许可证的 smart-process 软件供下载,充电与数据传输底座和 USB 接口电缆,2节可充电的锂电池块,用于 AA 电池的电池座,2节电池,操作手册,携带箱,培训
系统要求:
操作系统:Windows® 7 SP1,
8.1或10Microsoft® .NET Framework 4.5.2
硬件:Core 2 Duo,2.5 GHz(建议使用 i7 或同等处理器)
内存:4 GB RAM(建议使用8 GB 内存)
硬盘容量:2 GB(安装时)
显示器分辨率:1280 x 1024像素或以上
接口:可用 USB 接口

德国BYK4824微型桔皮仪培训
BYK-Gardner 为您提供的不仅仅是一台简单的仪器。我们将教您如何操作桔皮仪系统,并且帮助您更好地理解表面测量。最后,您能方便地使用桔皮仪,为您节约时间和金钱; 同时也提高您的产品质量。因此,购买本仪器,将提供包括以下课程的一天培训:
1. 桔皮及鲜映性 (DOI) 原理
桔皮和鲜映性的视觉接受与仪器测量
数据解读: 如何利用结构谱线来优化工艺过程/材料参数
2. 操作和软件培训
建立一个“编排档案”以编制一项例行的测量程序
利用该“编排档案”对仪器进行编程,并进行几个样品测量
将数据直接导入 Excel®,以便于对单个读数进行存档
数据传送到 smart-chart 软件中,并保存在常规 QC 数据库中
使用标准 QC 报告进行数据分析:
– 在涂装线总结中,只须一眼就可以看出在不同的涂装中,各种颜色涂料的涂装结果有何不同
– 趋势图显示在规定的时间范围内,某一特定区域的质量如何变化的
– SPC 图表用于对不易控制的颜色及大量使用的部件日常程的控制: xR 图
– 测量区域概况使用结构谱线进行故障排除
在 Excel® 表格中创建自己的报告
– 将数据库中的数据转移至 Excel® 表格中
– 视功能而定,定义 Excel® 表格中的布局
培训可在一天内进行,也可以分成两个半天进行。建议将该培训分成两个半天:
第一个半天: 原理及基本操作(配置编排档案,测量并将数据保存至数据库)。
第二个半天: 3-4周后进行,确保用户已进行测量,且已将测量数 据 保存到数据库中。使用客户专用数据,解释数据及做标准 QC 报告。

德国BYK4824微型桔皮仪订购信息可选部件和备件

型号 名称 内容
4857 充电和数据传输底座,桔皮仪4824专用 含 USB 接口线和 100-240V 自适应式充电器
4829 参考用标准板,桔皮仪4824专用 更换件-请联系您当地服务部门了解更换事宜
4827 微型桔皮仪电池块 在底座中能自动充电
4831 smart-chart 软件 在 Excel® 中分析和作专业文档处理的软件
