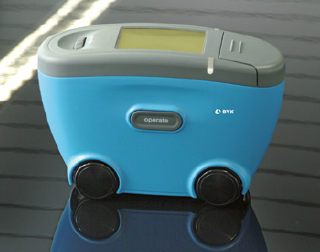

德国BYK4840桔皮仪

德国BYK4840桔皮仪 dual
德国BYK4840桔皮仪用于测量高光泽至中光泽涂层表面的桔皮和鲜映性
表面外观控制不再限于对最终面漆涂层检验。桔皮仪使用激光光源扫描高光泽表面的光学轮廓。另外有一个高能量的红外发光二极管能够测量中光泽表面相同波纹(0.1-30mm) 的结构谱线。使用最新 CCD 照相探测技术用于测量并记录“晦涩度”。它能提供在受到波长小于0.1mm 的微细波纹影响的表面上的成像质量信息。
德国BYK4840桔皮仪特点
在整个涂装过程进行外观控制
能够对每一层涂料涂装后的表面外观质量进行客观地评估。无须再对究竟是哪一涂层对最终表面外观产生影响进行猜测。桔皮仪 dual 可以帮助您对外观问题进行客观的分析，并且最大可能地减少您解决这些问题所需的时间。
例如: 钢板质量对最终外观的影响
第一步: 电泳漆层的外观控制
用相同的电泳漆涂装于粗糙及光滑钢材。可以看出，粗糙钢材的 Wb 及 Wc 值都相对较高。
第二步: 中漆层的外观控制
在两块钢板上涂上底漆。可以看到，在粗糙钢材表面检测到Wb 及 Wc 值均升高了。此种底漆并不能完全覆盖来自钢材的影响。
第三步: 面漆层的外观控制
最终外观显示，在粗糙钢材面板上的面漆短波值较高。因此，在光滑钢材面板上的面漆看上去更明亮。桔皮仪 dual – 是一款帮助您解决问题并取得理想表面外观的诊断工具有了它，您可以为每一层涂料建立起外观技术指标说明，以确保您总能达到想要的外观效果。
客观和可靠的外观数据
在高光泽表面上的测量，与桔皮仪 DOI 有很好的一致性
在中光泽表面上的测量，与机械表面轮廓仪读出的数据有良好的关联性
单手操作方便使用
用于平坦或有曲率的表面
体积小，重量轻
滚轮操作及大屏幕显示
可供选择的测量标尺及扫描长度
全面的统计数据，且可贮存于可选的内存中
USB 端口，可将数据传送至个人电脑
smart-chart 软件:
– 为样品识别建立编排档案
– 使用 SQL 数据库的数据管理
– 制作标准的 QC 报告
随时可以投入使用
该仪器使用可充电电池块(Li-Ion) 进行操作。通过底座可为电池块充电，且将测量数据传送至个人电脑。另一个选项是该仪器也可方便地使用3节标准小型碱性电池或可充电电池进行操作 – 可做1000次测量。

德国BYK4840桔皮仪技术参数

应用
高光泽至中光泽表面	du＜65，线性范围
波长光谱
du	＜ 0.1 mm
Wa	0.1 ~ 0.3 mm
Wb	0.3 ~ 1 mm
Wc	1 ~ 3 mm
Wd	3 ~ 10 mm
We	10 ~ 30 mm
重复性	du＜40：4%或＞0.4  du＞40：6%或＞0.6
重现性	du＜40：6%或＞0.6  du＞40：8%或＞0.8
工件曲率	半径＞500mm
最小样品尺寸	35 mm x 150mm
扫描范围	5 / 10 / 20 cm
分辨率	375点 / cm
内存	1500个读数
接口	USB1.1
语言	英语、法语、德语、意大利语、日语、 葡萄牙语、西班牙语
光源	激光二极管，LED和IR-SLED
激光能源	＜1 mw (激光等级2)
体积	150 x 110 x 55 mm
重量	650 g
电源供应	可充电电池块或3个小的AA电池 (碱性或可充电)，约可进行1000次测量
温度范围	操作温度：+10℃至40℃
贮存温度	0℃至60℃
相对湿度	在35℃时最高85%， 不结露

德国BYK4840桔皮仪基本配置：
仪器主机带测量口保护盖，证书，参考标准板，带2份许可证的 smart-process 软件供下载，充电与数据传输底，和 USB 接口电缆，2节可充电的锂电池块，用于 AA 电池的电池座，3节电池，操作手册，携带箱，培训
电脑系统要求：
操作系统：Windows® 7 SP1，8.1或10 Microsoft® .NET Framework 4.5.2
硬件：Core 2 Duo，2.5 GHz（建议使用 i7 或同等处理器）
内存：4 GB RAM（建议使用8 GB 内存）
硬盘容量：2 GB（安装时）
显示器分辨率：1280 x 1024像素或更高
接口：可用 USB 接口
德国BYK4840桔皮仪培训
BYK-Gardner 为您提供的不仅仅是一台简单的仪器。我们将教您如何操作桔皮仪系统，并且帮助您更好地理解表面测量。最后，您能方便地使用桔皮仪，为您节约时间和金钱; 同时也提高您的产品质量。因此，购买本仪器，将提供包括以下课程的一天培训:
1. 桔皮及鲜映性 (DOI) 原理
桔皮和鲜映性的视觉接受与仪器测量
数据解读: 如何利用结构谱线来优化工艺过程／材料参数
2. 操作和软件培训
建立一个“编排档案”以编制一项例行的测量程序
利用该“编排档案”对仪器进行编程，并进行几个样品测量
将数据直接导入 Excel®，以便于对单个读数进行存档
数据传送到 smart-chart 软件中，并保存在常规 QC 数据库中
使用标准 QC 报告进行数据分析:
– 在涂装线总结中，只须一眼就可以看出在不同的涂装中，各种颜色涂料的涂装结果有何不同
– 趋势图显示在规定的时间范围内，某一特定区域的质量如何变化的
– SPC 图表用于对不易控制的颜色及大量使用的部件日常程的控制: xR 图
– 测量区域概况使用结构谱线进行故障排除
在 Excel® 表格中创建自己的报告
– 将数据库中的数据转移至 Excel® 表格中
– 视功能而定，定义 Excel® 表格中的布局
培训可在一天内进行，也可以分成两个半天进行。建议将该培训分成两个半天:
第一个半天: 原理及基本操作（配置编排档案，测量并将数据保存至数据库）。
第二个半天: 3-4周后进行，确保用户已进行测量，且已将测量数 据 保存到数据库中。使用客户专用数据，解释数据及做标准 QC 报告。

德国BYK4840桔皮仪订购信息可选部件和备件

型号	名称	内容
4843	桔皮仪 dual 的参考标准板	更换件-请联系您当地服务部门了解更换事宜
4841	充电和数据传输底座，桔皮仪4840/4846 专用	包括 USB 接口电缆及100-240V 自适应式充电器
4842	电池块，桔皮仪4840/4846专用	在底座中能自动充电的可充电电池
4831	smart-chart 软件	对颜色和外观数据做专业分析和管理的软件
